超声波磨削

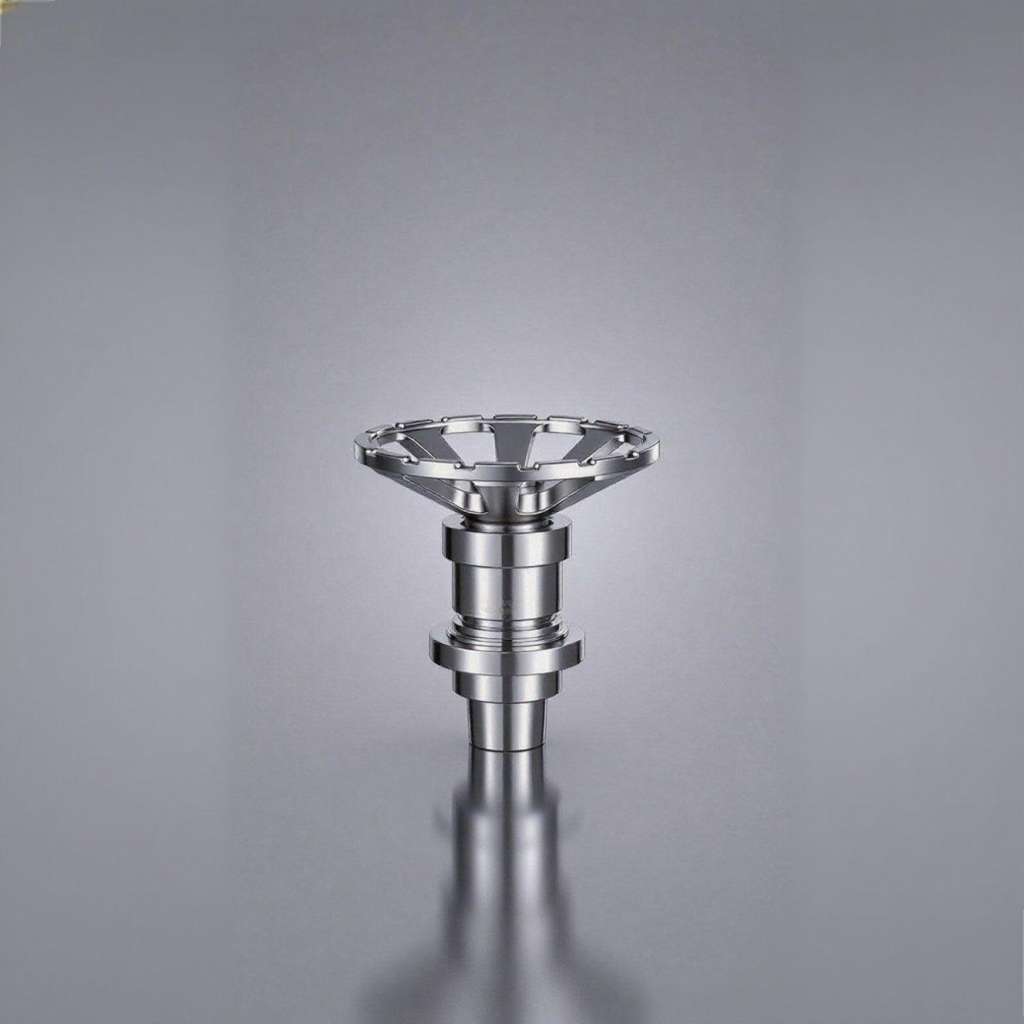

超声波磨削刀柄
在精密制造领域，超声波磨削技术正成为突破传统加工瓶颈的核心装备。我们的超声波磨削刀柄融合高频振动技术与智能控制算法，为硬脆材料、高硬度合金等难加工材料提供高效精密的磨削解决方案，尤其在大直径磨盘应用中展现出独特优势。以下是产品的完整参数与工艺指南：
一、核心技术参数
1. 振动系统参数
工作频率：15-40kHz 宽频可调（小直径工具 30-40kHz，大直径磨盘 15-25kHz），频率稳定度 300Hz
振幅范围：3μm-25μm 连续可调（小直径工具 3-15μm，大直径磨盘 8-25μm），数字显示精度 0.1μm
振动波形：正弦波 / 方波可选，波形失真度＜2%
共振跟踪：自动频率跟踪，响应时间＜5ms，确保持续稳定振动
换能器配置：小直径工具单组换能器，大直径磨盘采用多组分布式换能器（振幅差异≤1μm）
2. 机械性能参数
刀柄接口：BT30/BT40/HSK-A50/HSK-A63 多种规格可选
最大转速：
小直径工具：25000r/min（BT 系列）、30000r/min（HSK 系列）
大直径磨盘：500-3000r/min（根据直径适配）
径向跳动：0.0015mm（在 15000r/min 下，距端面 30mm 处测量）
夹持范围：
小直径工具：φ3-φ20mm，夹持力500N
大直径磨盘：适配 φ300-φ1000mm 磨盘，法兰连接精度0.005mm
静态刚度：200N/μm，确保加工稳定性
重量：BT40 型 850g，HSK-A63 型 980g，大直径磨盘适配法兰 1.2-3.5kg
3. 电气性能参数
输入电压：AC220V10%，50/60Hz
功率范围：
小直径工具：50-500W 连续可调，功率控制精度5W
大直径磨盘：600-1500W 分级可调
工作温度：0-45℃，相对湿度80%（无冷凝）
冷却方式：强制风冷 + 内部循环散热，温升≤25℃（连续工作 4 小时）
防护等级：IP54（刀柄部分），IP20（控制箱部分）
二、典型材料工艺参数指南
1. 硬脆材料加工（蓝宝石、陶瓷、玻璃）
材料 | 砂轮类型 | 振动参数 | 加工参数 | 加工效果 |
蓝宝石 (Al₂O₃) | 金刚石砂轮 (粒度 #320-#1200) | 频率 35kHz，振幅 5-8μm | 转速 10000-15000r/min，进给速度 50-150mm/min，磨削深度 5-20μm | 表面粗糙度 Ra0.08μm，亚表面损伤5μm |
氧化锆陶瓷 (ZrO₂) | 立方氮化硼砂轮 | 频率 30kHz，振幅 6-10μm | 转速 8000-12000r/min，进给速度 80-200mm/min，磨削深度 10-30μm | 表面粗糙度 Ra0.1μm，崩边＜3μm |
光学玻璃 | 树脂结合剂金刚石砂轮 | 频率 40kHz，振幅 3-5μm | 转速 15000-20000r/min，进给速度 30-80mm/min，磨削深度 2-10μm | 表面粗糙度 Ra0.05μm，透光率＞95% |
陶瓷基板 (大面积) | 树脂结合剂金刚石磨盘 (φ600mm) | 频率 20kHz，振幅 15-20μm | 转速 1500-2000r/min，进给速度 100-150mm/min，磨削深度 5-30μm | 表面粗糙度 Ra0.2μm，平面度0.01mm/m |
2. 高硬度合金加工（硬质合金、高速钢）
材料 | 砂轮类型 | 振动参数 | 加工参数 | 加工效果 |
硬质合金 (WC-Co) | 金刚石砂轮 (粒度 #180-#800) | 频率 35kHz，振幅 8-12μm | 转速 12000-18000r/min，进给速度 100-300mm/min，磨削深度 10-50μm | 表面粗糙度 Ra0.15μm，刀具寿命提升 3 倍 |
高速钢 (HSS) | 白刚玉砂轮 | 频率 30kHz，振幅 6-10μm | 转速 8000-15000r/min，进给速度 200-500mm/min，磨削深度 20-100μm | 表面粗糙度 Ra0.2μm，效率提升 40% |
钛合金 (Ti6Al4V) | 碳化硅砂轮 | 频率 35kHz，振幅 10-15μm | 转速 10000-15000r/min，进给速度 150-300mm/min，磨削深度 15-50μm | 表面粗糙度 Ra0.25μm，无烧伤现象 |
轴承钢外圆 | 刚玉砂轮 (φ500mm) | 频率 18kHz，振幅 12-18μm | 转速 1000-1500r/min，进给速度 200-400mm/min，磨削深度 10-50μm | 圆度0.002mm，表面粗糙度 Ra0.1μm |
三、系统组成与智能功能
1. 系统构成

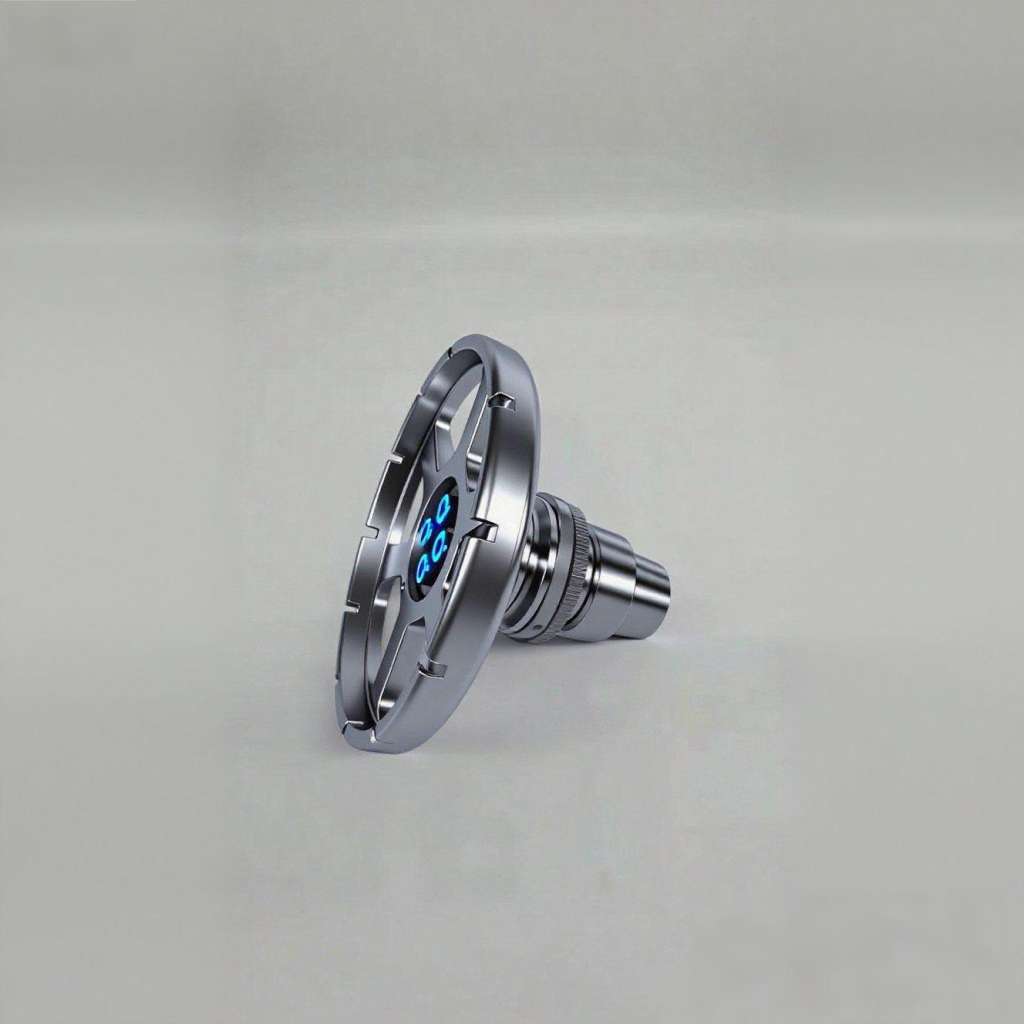

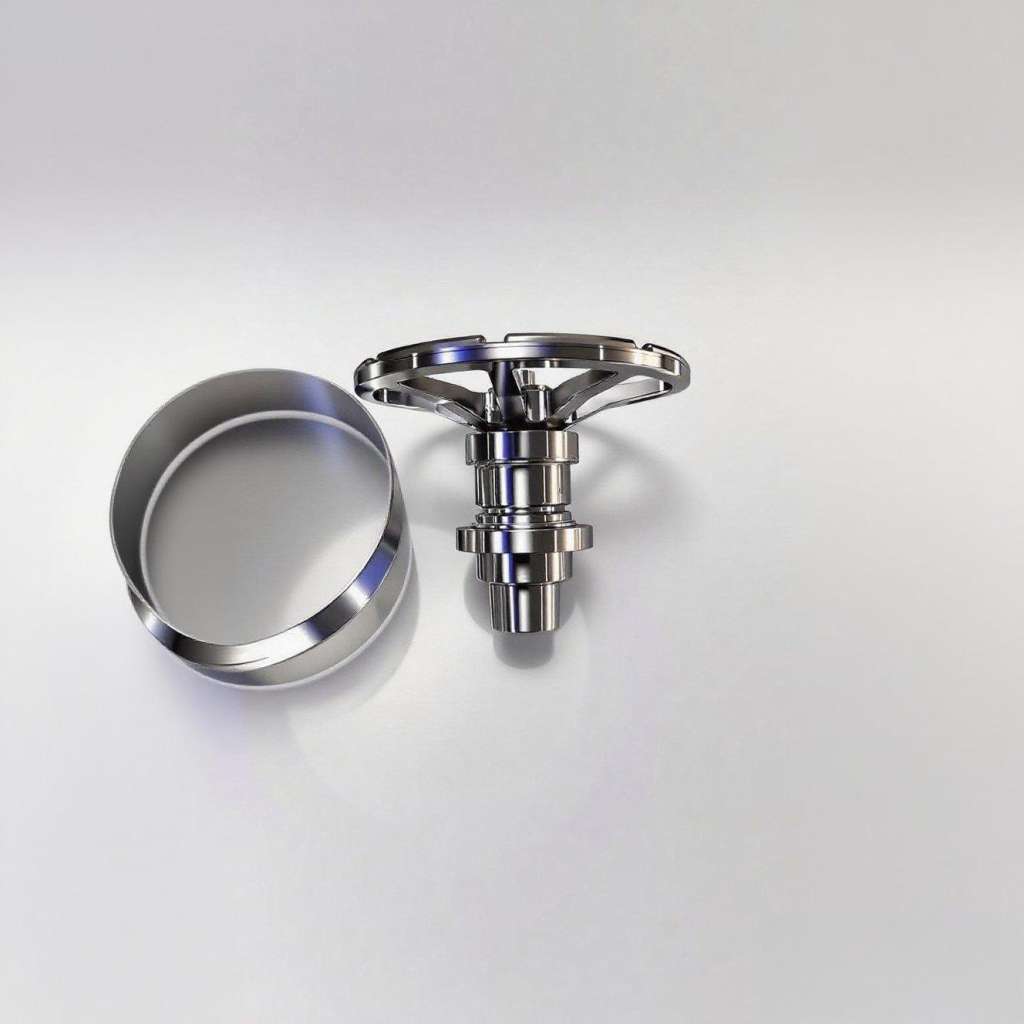

超声波磨削刀柄主体 / 大直径磨盘适配法兰
智能控制箱（带 7 寸触控屏）
水冷 / 气冷辅助系统
专用连接线束
校准工具套装（含振幅测量仪、动平衡仪）
2. 智能控制功能
材料数据库：内置 30 + 种材料的最佳加工参数，支持用户自定义参数存储（最多 100 组）
实时监测：振动频率、振幅、温度、功率四参数同步监测，异常时 0.5 秒内报警
自适应调节：根据负载变化自动调整振动参数，保持加工稳定性
数据记录：可存储 1000 小时加工数据，支持 U 盘导出分析
远程诊断：支持以太网连接，实现远程故障诊断与参数优化
四、技术优势与应用场景
1. 核心技术优势
加工机制革新：通过 "高频振动 + 适度转速" 协同作用，实现 "微切削 + 冲击破碎" 复合加工，突破传统磨削依赖高转速的局限
效率与质量双赢：在降低 30-50% 转速的情况下，材料去除率提高 30-60%，表面粗糙度降低 50-70%
大直径磨盘适配性：
降低设备负荷：转速降低使能耗减少 55%，轴承磨损降低 40%
提升安全性：离心力降低 70% 以上，避免磨盘疲劳变形
保证均匀性：多组换能器设计确保大直径磨盘振动均匀
广泛材料适用性：从硬脆材料（蓝宝石、陶瓷）到高硬度合金（钛合金、硬质合金）均有优异表现
2. 典型应用场景

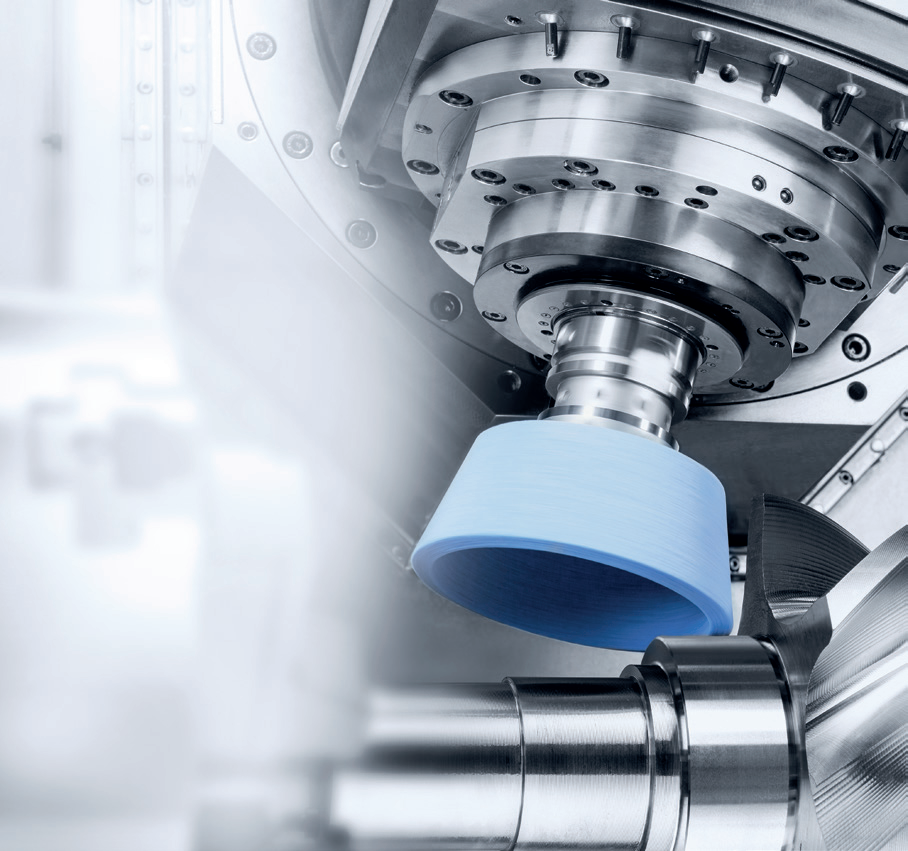

精密模具加工：手机玻璃模具、光学透镜模具的微结构磨削，实现高光洁度、高精度脱模面加工
电子半导体：芯片封装模具、半导体晶圆划片，微小尺寸加工精度达标，边缘崩裂控制在 5μm 以内
航空航天：钛合金、复合材料构件的精密磨削，解决难加工材料切削力大、表面质量差难题
大面积平面加工：半导体硅片（直径 300mm）、光学玻璃基板（800×1200mm）的精密磨削，平面度可达 0.005mm/m

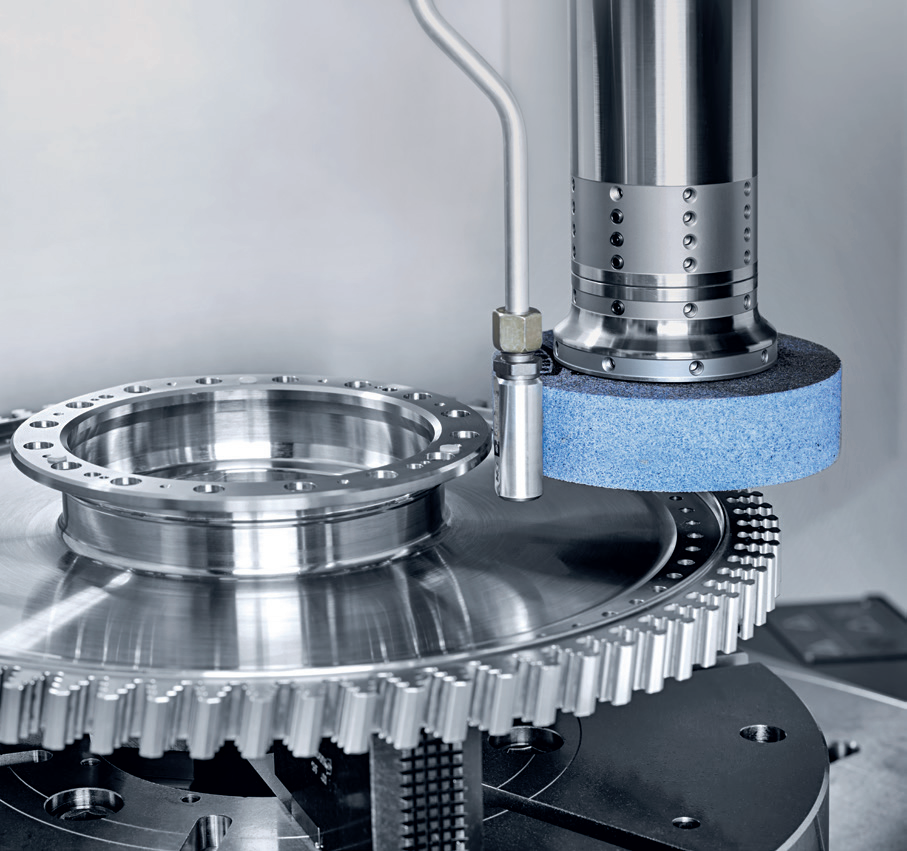

无心磨加工：对直径 50-200mm 的轴承钢外圆磨削，减少工件椭圆度（0.002mm）
复合材料加工：碳纤维增强树脂基复合材料的大面积去毛刺，避免纤维撕裂
五、安装与维护
安装调试：配备专用安装工具，首次安装调试时间＜30 分钟
日常维护：每 500 小时更换一次冷却风扇滤芯，每 1000 小时进行一次振幅校准
保修服务：主机保修 2 年，核心部件（换能器）保修 3 年，终身技术支持
超声波磨削刀柄不仅是一款精密加工设备，更是一套完整的工艺解决方案。通过精准可控的高频振动技术，为您解决传统磨削面临的效率低、质量差、刀具消耗大等难题，尤其在大直径磨盘应用中，打破 "高转速 = 高效率" 的传统认知，助力企业在精密制造领域构建核心竞争力。
立即联系我们，获取专属工艺解决方案与免费试样服务！
